Malá, jednoduchá logická sonda pro 3V i 5V úrovně
Někdy není nutné startovat osciloskop. Jsou momenty, kdy bohatě postačí blikající LED - nebo třeba jednoduchá logická sonda.
V "dobách dávno minulých", kdy se elektronika budovala na TTL hradlech a CMOS bylo ještě sprosté slovo, patřila logická sonda k neodmyslitelnému vybavení dílny. Jednak proto, že bylo poměrně jednoduché a laciné si ji vyrobit, jednak proto, že vyrobit nebo koupit osciloskop bylo zásadně náročnější...
Logické sondy z tehdejší doby se do dnešní praxe příliš neintegrovaly - na vině je i to, že napájení a logické úrovně současných obvodů je na úrovni 3.3V nebo méně a málokomu se chtělo staré konstrukce předělávat.
Dnes si sice mrňavý digitální osciloskop může dovolit prakticky každý, ale i tak může mít sonda v dílně svoje místo: Je menší, lehčí, indikuje stav prakticky v místě, kam má obsluha upřený pohled, a nezabírá místo na stole či polici. Je to operativní náhrada třeba i za blikající LEDku, připájenou k noze procesoru (a kdo tvrdí, že TOHLE nikdy neudělal, buď lže, nebo neprogramoval MCU).
Když jsem zahlédl v rámci nějakých "bundle deals" na Aliexpressu malou sondu, která jednak měla fungovat už od 3V, jednak stála neuvěřitelných 26 Kč, s trochou zvědavosti jsem ji přihodil do košíku.

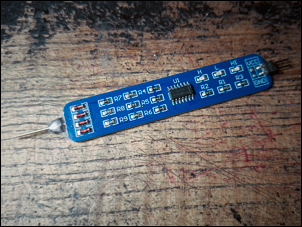

Když dorazila, zjistil jsem tři věci - jednak, že dupont kabely k sondě přidávané jsou jsou krátké, jednak že červená LED, která indikuje H úroveň, svítí poměrně slabě, takže jsem jí pomohl zmenšením předřadného odporu z 10k na 1k8.
A třetí byl fakt, že měřicí hrot, tvořený pogo pinem, je pájený v ploše na horní straně PCB bez toho, že by tato ploška byla jakkoli posílená (čekal bych tam sérii prokovů a provázání se spodní vrstvou), takže je zapotřebí se k hrotu chovat slušně, jinak hrozí, že se od desky odloupne i s vrstvou mědi.

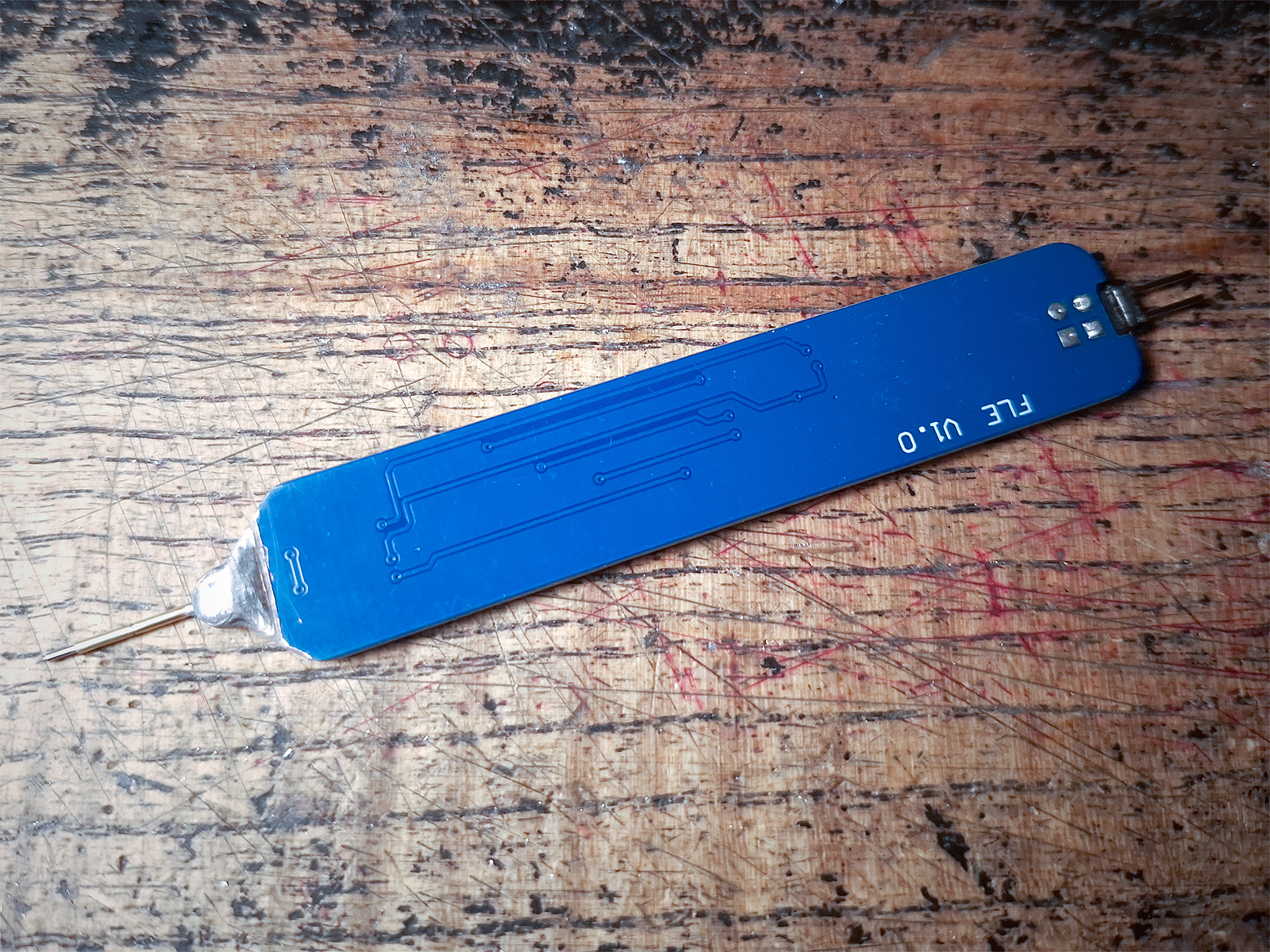

Tohle jsem vyřešil trochu brutálnějším způsobem - provrtal jsem desku čtyřmi otvory 0.8 mm, odříznul a odmaskoval zemní plochy okolo, prošil to tenkým drátem a zapájel z obou stran. Velká krása to sice není, ale držet to bude výrazně lépe, než originál.
Jistě by se našly náměty k vylepšení - při rychlých, krátkých pulsech je oko nebude stíhat sledovat, protože tam chybí jakýkoli obvod, prodlužující dobu svitu LED na sledovatelnou dobu, ale to by řešila jen úplně jiná konstrukce.
No a to je všechno, drazí přátelé - sonda bliká, svítí a indikuje, nechá se nakrmit jak z 5V, tak 3.3V, tak i z 2.5V (samozřejmě se předpokládá napájení z měřeného obvodu, což určuje logické úrovně), a to je asi tak všechno, co bych od ní čekal. Možná se časem dočká kabátku z 3D tiskárny, ale to je fakt velké "možná".
Ale celkově? U mně dobrý.
